斷路器機械特性測試儀的時間測量是評估高壓開關動態性能的關鍵環節。它通過精確測量開關合閘和分閘過程中的各項時間參數，來判斷開關的動作速度、同期性、彈跳特性等是否符合標準和運行要求。

時間測量的主要內容包括：

• 合閘時間： 從發出合閘指令到動靜觸頭接觸所需的時間。

• 分閘時間： 從發出分閘指令到動靜觸頭分離所需的時間。

• 同期性： 多相開關各相觸頭動作時間的最大差異。

• 彈跳時間及次數： 觸頭在合閘或分閘過程中發生的短暫分離和再次接觸的時間和次數。

• 無電流時間： 分閘過程中觸頭分離到電弧熄滅的時間（適用于部分類型斷路器）。

• 合/分閘速度： 觸頭在特定行程段內的運動速度，通常通過測量時間和行程計算得出。

時間測量的原理：

斷路器機械特性測試儀通常采用高精度的時間計數器，通過采集開關動作過程中的各種信號變化來確定時間點。這些信號可能來自：

• 觸頭狀態信號： 通過連接到開關輔助觸點的傳感器獲取觸頭閉合和斷開的信號。

• 線圈電流信號： 監測合閘和分閘線圈的電流變化，以確定操作機構的啟動和停止時間。

• 位移傳感器信號： 結合位移傳感器測量觸頭的運動軌跡，可以更精確地計算特定行程段的速度和時間。

測試儀內部的微處理器會對這些信號進行處理和分析，從而精確計算出各項時間參數。

時間測量的意義：

精確的時間測量對于評估高壓開關的性能至關重要，它可以幫助我們：

• 判斷開關的動作速度是否滿足電網快速保護的要求。

• 評估多相開關各相動作的協調性，避免因不同期引起的電氣沖擊。

• 分析觸頭彈跳對開關壽命和運行穩定性的影響。

• 診斷操作機構和傳動機構是否存在機械故障。

• 為開關的維護和檢修提供重要的數據依據。

時間測量的精度和范圍：

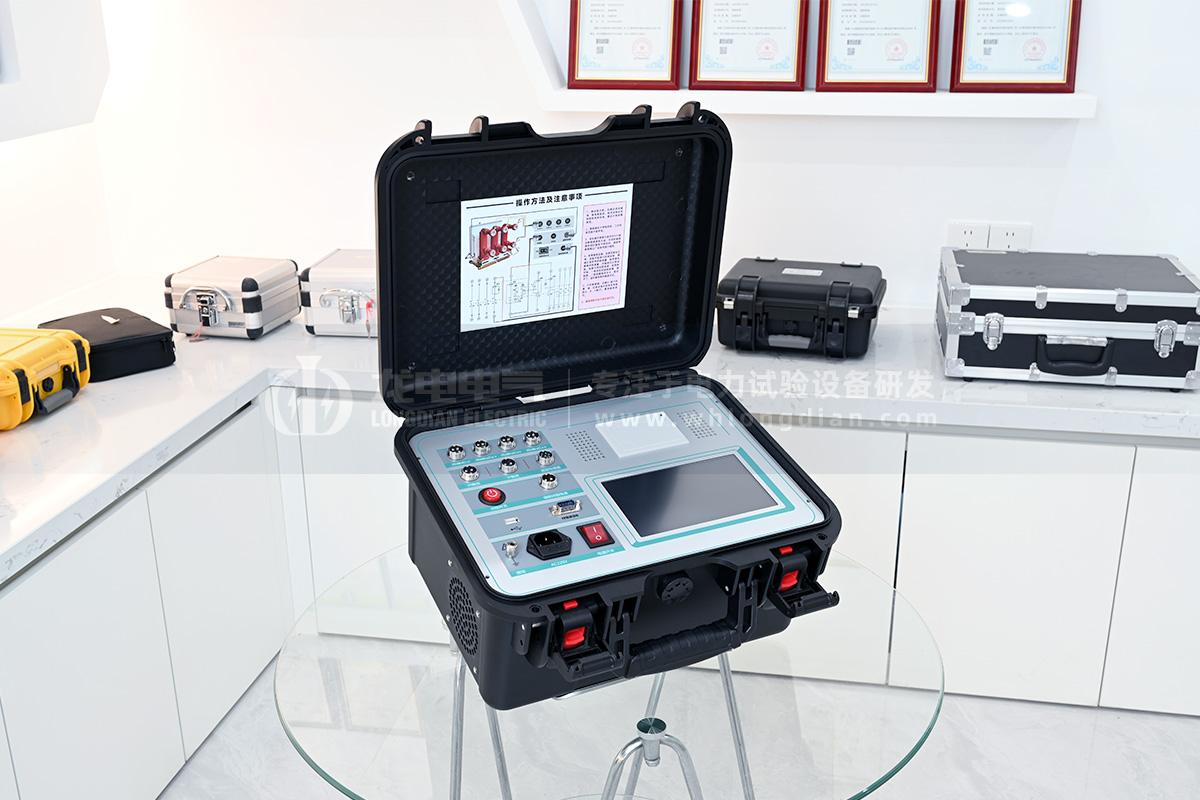

時間測量的范圍則根據不同的測試需求和開關類型而有所不同，通常可以覆蓋從幾毫秒到幾秒甚至更長的時間段。武漢龍電電氣研發生的斷路器機械特性測試儀的時間測量范圍為0.1ms～200000ms，精度達到0.1ms。
